HOUDİNİ İLE RBD SİMÜLASYONU YAPMAK VE GERÇEKÇİ KIRILMA ÜRETMEK

Bazen tek bir çatlak, sahnenin tüm inandırıcılığını taşır. Bir duvarın “pat” diye ayrılması değil; önce gerilmesi, sonra kırılmanın yayılması, parçaların birbirini itmesi ve en sonda tozun yerleşmesi izleyicide “gerçek” hissi uyandırır. Houdini’nin RBD araçları tam da bu yüzden seviliyor: Kontrol edilebilir ama fiziksel olarak mantıklı sonuçlar almayı mümkün kılar.

Bu yazıda Houdini RBD simülasyonu kurulumunu sahada en çok karşılaşılan sorunlara göre ele alacağız: kırılma dağılımının yapay görünmesi, constraint’lerin erken kopması, simülasyonun patlaması, çarpışmalarda titreme ve parça ölçeklerinin kontrol edilememesi. Amaç, “çalıştı” demekten öte, tekrarlanabilir ve ayarlanabilir bir pipeline oluşturmak.

Akış boyunca fracture hazırlığından Bullet Solver optimizasyonuna, glue/soft constraint mantığından debris ve toz katmanına kadar ilerleyeceğiz. Ayrıca üretim ortamlarında işinizi hızlandıracak iki farklı kod örneğiyle, otomasyon ve art-directable kırılma kontrolü için pratik bir temel kuracağız. İsterseniz eğitimi detaylı incelemek için Houdini eğitimi sayfasına da göz atabilirsiniz.

Houdini RBD simülasyonu kurulumunu doğru yapmak

İyi bir RBD sonuç, simülasyondan önce doğru “hazırlık” ile başlar. RBD’de en yaygın hata, modeli fracture edip doğrudan solver’a atmak ve sonra “niye patlıyor” diye aramaktır. Önce ölçü birimi, ölçek, mesh temizliği ve pivot tutarlılığı kontrol edilmelidir. Bullet tabanlı simülasyonlar özellikle ölçeğe duyarlıdır; küçük ölçekte yüksek hızlar ve sert constraint’ler instability yaratır.

Başlangıç kontrol listesi olarak şunları uygulayın: Geometriyi manifold’a yaklaştırmak, gereksiz iç yüzeyleri temizlemek, normal ve yüzey yönlerini düzeltmek, büyük boşluklu n-gon yüzeyleri triangulate etmek ve non-uniform scale varsa “freeze” etmek. Ayrıca collision için kullanılacak proxy geometriyi ayrı tutmak, hem stabilite hem performans açısından büyük fark yaratır.

Ölçek tutarlılığını sahne boyunca korumak

“1 birim = 1 metre” gibi net bir yaklaşım, özellikle çarpışma toleranslarını ve solver substep’lerini daha öngörülebilir hale getirir. Karakter boyutu 1.7 birim, masa 0.8 birim gibi mantıklı değerler seçin. Eğer sahne çok küçükse (ör. 0.02), hızlar ve gravity göreli olarak aşırı büyür; bu da parçaların zıplamasına ve constraint’in “şok” yükle kopmasına neden olur.

Proxy çarpışma geometrisini basitleştirmek

Detaylı mesh’i collision için kullanmak, hem yavaşlatır hem de gereksiz micro-collision üretir. Parçalar için “convex hull” ya da düşük poli proxy yaklaşımı daha stabil sonuç verir. Özellikle packed primitives ile çalışırken, parça başına collision temsilini sade tutmak solver’ı rahatlatır.

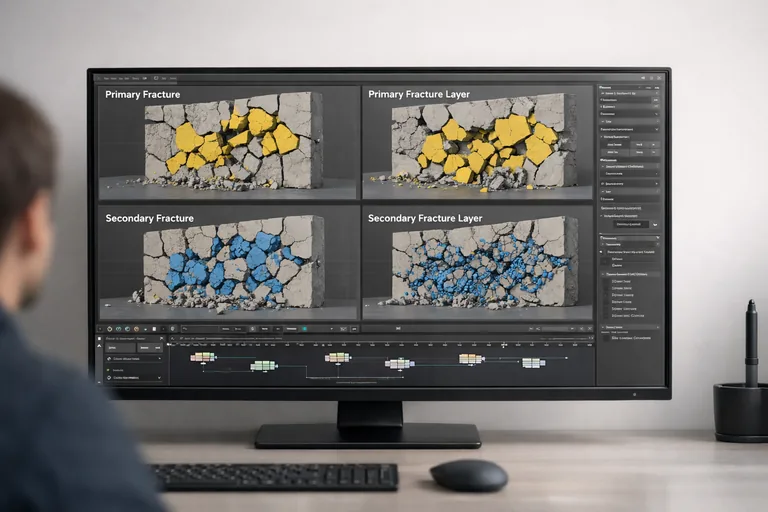

Gerçekçi kırılma üretimini fracture ile kurgulamak

Kırılmayı gerçekçi yapan şey, sadece parçaların şekli değil; parçaların “neden” o şekilde ayrıldığıdır. Beton farklı kırılır, cam farklı dağılır, ahşap lif yönünde parçalanır. Houdini tarafında bu farkı yakalamanın yolu, fracture katmanlarını malzeme davranışına göre planlamaktır: ana kırılma (primary), ikincil kırılma (secondary) ve küçük parçacık/debris katmanı.

RBD Material Fracture, pratik bir başlangıç sağlar; ancak tek bir node ile “her şey” çözülmez. Parça boyut dağılımını kontrol etmezseniz, sahne ya çok “küp küp” görünür ya da parçalar aynı ölçekte olduğu için rastgelelik hissi kaybolur. Bu yüzden cluster tabanlı yaklaşımı, stres noktalarına göre yoğunlaştırmak güçlü bir yöntemdir.

Kırılma yoğunluğunu darbe bölgesinde artırmak

Çoğu sahnede kırılma, çarpışma veya darbe noktasında başlar. Bu nedenle “impact area” için ayrı bir density mask üretin. Attribute Paint ile bir “fracture_density” alanı boyayıp, scatter yoğunluğunu bu alana bağlamak doğal bir kırılma hissi verir. Böylece kırılma tüm modelde eşit dağılmak yerine, fiziksel neden-sonuç ilişkisiyle yayılır.

Parça boyut dağılımını LOD mantığıyla yönetmek

Kameraya yakın bölgede daha küçük parçalar, uzakta daha büyük parçalar kullanmak hem performans hem görünüm için avantajlıdır. Fracture sonrası parça hacmine göre sınıflandırma yapıp (ör. small/medium/large), debris üretimini yalnızca belirli aralıkta uygulayabilirsiniz. Bu yaklaşım, “her yerde toz” yerine “gereken yerde detay” sağlar.

Keskin kenarları bevel ve noise ile zenginleştirmek

Fracture yüzeyleri çok temiz kalırsa “CG” hissi artar. Kırılma iç yüzeylerine hafif displacement/noise eklemek, micro kırık hissi üretir. Ancak aşırı noise, çarpışma hesaplarını bozabilir; bu yüzden render için ayrı bir high-res geometri üretmek ve simülasyonda proxy kullanmak iyi bir dengedir.

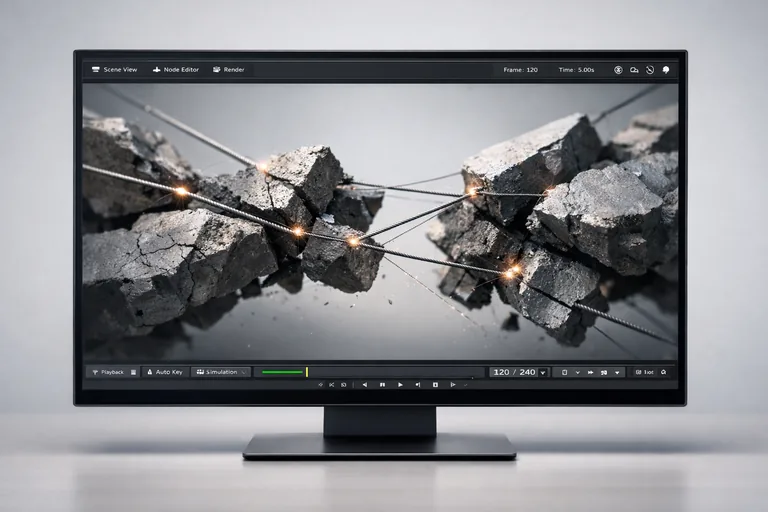

Constraint sistemini sağlam kurmak ve kopmasını yönetmek

RBD’de “gerçekçilik” çoğu zaman constraint kalitesidir. Glue constraint ile parçaları bir süre bir arada tutar, ardından belirli kuvvet veya stres eşiğinde kopmasını sağlarsınız. Burada kritik olan, constraint’in “rastgele” değil “anlamlı” kopmasıdır. Kopmanın yönü, yoğunluğu ve zamanlaması sahnenin dramatik etkisini doğrudan belirler.

Glue kurarken en sık hatalardan biri, tüm constraint’lere aynı strength değeri vermektir. Gerçekte malzeme homojen değildir; bazı bölgeler daha dayanıklı, bazı bölgeler zayıftır. Bu yüzden strength’i attribute ile varyasyonlandırmak ve impact ile dinamik olarak azaltmak çok daha doğal sonuç verir.

Glue strength değerini attribute ile çeşitlendirmek

Strength için temel bir aralık belirleyin (ör. 1e5–5e6). Sonra parça hacmine, boya maskesine veya çatlak yakınlığına göre strength’i modüle edin. Böylece darbe alanında daha kolay kopan, uzak bölgede daha uzun süre direnen bir yapı elde edersiniz. Bu, “bir anda her şey dağıldı” hissini azaltır.

Break threshold mantığını fiziksel stresle ilişkilendirmek

“Kopma eşiği” sadece bir sayı değildir; sahne ölçeği, hızlar, kütleler ve substep ile birlikte düşünülmelidir. Ağır parçalar daha fazla momentum taşır; aynı hızda daha yıkıcı olabilir. Bu nedenle kütle hesaplarını doğru yapmak ve density’yi malzemeye uygun ayarlamak, constraint kopmasını daha tutarlı hale getirir.

Constraint ağını debug etmek ve görselleştirmek

Constraint’leri çizgilerle gösterip renkleri strength’e göre map etmek, sorunları erken yakalamanızı sağlar. Bazı bağlantılar gereksiz yere uzun kalır veya parçalar arası bağlantı eksik olur; bu da “yırtılma” yerine “kopuk kopuk” davranış üretir. Debug çıktısı almak, simülasyon süresinden tasarruf sağlar.

Bullet Solver ayarlarını dengelemek ve stabil kılmak

Houdini’de RBD, çoğunlukla Bullet Solver ile yönetilir. Stabilite için temel kaldıraçlar: substeps, constraint iterations, collision padding, friction/restitution ve sleeping ayarlarıdır. Her ayarı “daha yüksek daha iyi” diye artırmak yerine, sorunun kaynağına göre hedefli düzenleme yapmak gerekir.

Örneğin parçalar birbirinin içine giriyorsa, ilk refleks substep artırmak olur; ama bazen asıl sorun collision temsilinin kötü olması veya parçaların aşırı küçük olmasıdır. Benzer şekilde titreme (jitter), çoğu zaman restitution yüksekliğinden ya da uyku eşiğinin uygunsuzluğundan kaynaklanır. Stabiliteyi artırmak, çoğu kez “az ama doğru” ayarla mümkündür.

Substep ve constraint iteration değerlerini birlikte ayarlamak

Substep, zaman çözünürlüğünü artırır; constraint iteration ise bağların çözülme kalitesini yükseltir. Hızlı çarpışmalar ve sert glue için substep’i artırmak işe yarar; ancak iteration düşük kalırsa bağlar yine kararsız davranabilir. Pratik yaklaşım: önce collision sorunlarını çözün, sonra minimal substep ile iteration’ı dengeli artırın.

Friction ve restitution davranışını malzemeye göre seçmek

Cam kırıkları daha çok kayar; beton parçaları daha ağır ve sürtünmelidir. Restitution yüksekse parçalar zıplar ve sahne oyuncak gibi görünür. Friction çok düşükse parçalar “buz üzerinde” kayar. Bu yüzden malzeme hissini güçlendirmek için friction/restitution değerlerini test sahnelerinde kalibre etmek iyi bir alışkanlıktır.

Sleeping ayarıyla gereksiz hesaplamayı azaltmak

Parçalar durduğunda solver’ın onları uyutması, hem performansı artırır hem de mikro titremeleri azaltır. Ancak sleeping eşiği çok agresif olursa, henüz küçük hareket varken parçalar kilitlenir ve doğallık azalır. Özellikle debris gibi küçük parçalar için farklı eşikler tanımlamak daha temiz sonuç verir.

Attribute tabanlı kontrol eklemek ve yönlendirmek

RBD simülasyonu yalnızca fizik değil, aynı zamanda bir art-direction problemidir. Yönetmen “şu kısım daha geç kopsun” der, oyun ekibi “bu parça oyuncuya çarpmasın” ister, reklam sahnesi “kırılma çizgisi logoyu bozmasın” diye uyarır. Bu ihtiyaçların ortak çözümü, attribute tabanlı kontrol katmanları eklemektir.

Houdini’de packed parçalara attribute yazarak kütle, damping, friction, active state ve constraint strength gibi pek çok parametreyi lokal olarak yönetebilirsiniz. Bu sayede aynı solver içinde farklı davranış bölgeleri üretmek mümkün olur. Aşağıdaki örnekler, pratikte sık kullanılan iki yaklaşımı gösterir.

Parça kütlesini hacme göre tutarlı kılmak

Özellikle farklı boyuttaki parçalar bir arada olduğunda, mass tutarlılığı sahnenin fiziksel hissini güçlendirir. Hacme bağlı kütle hesaplamak, küçük parçaların aşırı ağır davranmasını engeller. Ayrıca density’yi malzemeye göre ayarlamak, “uçuşan beton” gibi hatalı görüntüleri azaltır.

// Primitive wrangle (packed before sim)
// Volume-driven mass with mild clamping
float vol = primintrinsic(0, "measuredvolume", @primnum);
float density = chf("density"); // e.g. 1800 for concrete-ish scale
float m = max(0.001, vol * density);
m = clamp(m, chf("min_mass"), chf("max_mass"));
f@mass = m;

// Optional damping tuning for small debris
float size = pow(vol, 1.0/3.0);
f@linear_damp = fit(size, chf("small_size"), chf("large_size"), chf("damp_small"), chf("damp_large"));
f@angular_damp = f@linear_damp * chf("ang_mult");

Constraint strength değerini darbeyle azaltmak

“Kopma”yı sadece eşiğe bağlamak yerine, darbe anında strength’i düşürerek daha kontrollü bir kırılma yayılımı elde edebilirsiniz. Bu, özellikle tek darbede kademeli yıkım istendiğinde etkilidir. Mantık basittir: Impact arttıkça, ilgili bölgede bağlar zayıflar.

# Python SOP example: reduce constraint strength by proximity to impact points
# Assumes constraints are in input1 and impact points in input2
node = hou.pwd()
constraints = node.geometry()
imp = node.inputs()[1].geometry()

max_dist = node.evalParm("max_dist")
min_mult = node.evalParm("min_mult")  # e.g. 0.2
strength_attrib = constraints.findPrimAttrib("strength")

if strength_attrib is None:
    constraints.addAttrib(hou.attribType.Prim, "strength", 1.0)

# Build a list of impact positions
impact_positions = [p.position() for p in imp.points()]

for prim in constraints.prims():
    # Use primitive center for quick estimate
    c = prim.boundingBox().center()
    d = min((c - ip).length() for ip in impact_positions) if impact_positions else 1e9
    t = max(0.0, min(1.0, d / max_dist))
    mult = min_mult + (1.0 - min_mult) * t
    prim.setAttribValue("strength", prim.attribValue("strength") * mult)

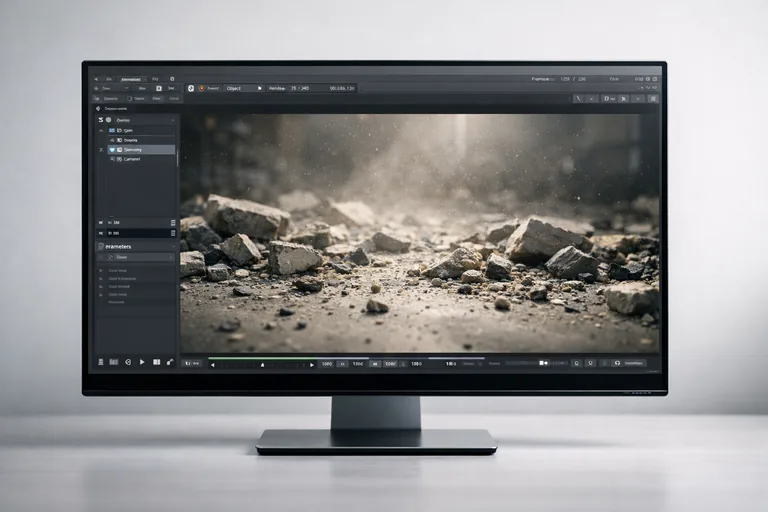

Debris, toz ve ikincil hareket eklemek

Bir şey kırıldığında sadece büyük parçalar hareket etmez; küçük kırıntılar, toz, ince parçacıklar ve hatta yüzeyden kopan minik parçalar sahnenin “enerjisini” taşır. Ancak bu katmanlar kontrolsüz eklenirse görüntü kirlenir. Bu nedenle debris’i hem sayısal hem görsel açıdan sınırlamak gerekir: nerede, ne kadar, ne hızla ve ne süre görünür olacağı belirlenmelidir.

Debris üretiminde yaygın bir yöntem, küçük parça sınıfını ayrı simüle etmektir. Büyük parçalar ana hareketi verir; küçük parçalar ise “kıvılcım” gibi sahneye canlılık katar. Toz içinse doğrudan volume/particle yaklaşımı düşünülebilir. Özellikle kompozitte kontrol etmek için, debris ve tozu ayrı AOV/ID ile ayırmak iş akışını kolaylaştırır.

Debris miktarını parça sınıflarıyla sınırlamak

Hacim veya yüzey alanına göre parçaları etiketleyip, yalnızca “small” sınıfına ekstra sim veya partikül üretimi uygulayın. Böylece gereksiz milyonlarca parçacık yerine, kamera açısından anlamlı bir yoğunluk elde edersiniz. Ayrıca küçük parçaların lifetime’ını sahne temposuna göre kısaltmak, görüntü temizliğini artırır.

Toz ve ince parçacığı kompozit kontrolüyle ayırmak

Tozu doğrudan ana sim içine gömmek yerine, ayrı bir kaynak olarak üretmek daha esnektir. Kompozitte yoğunluğu, rengi ve dağılımı değiştirilebilir. Üretim ortamlarında bu esneklik, revizyon süresini ciddi ölçüde azaltır. ID pass ve basit mask’ler ile hızlı müdahale imkânı doğar.

Yaygın hataları önceden görmek ve düzeltmek

RBD projelerinde zaman kaybı çoğunlukla tekrarlanan hatalardan gelir: parçaların patlaması, constraint’in anlamsız kopması, çarpışma sızıntısı, jitter ve sahnenin gereksiz ağırlaşması. Bu hataları daha sim başlamadan yakalamak için “test rig” yaklaşımı çok değerlidir. Basit bir drop test, bir impact test ve bir sliding test ile ayarları hızlıca kalibre edebilirsiniz.

Ayrıca her sahne için “debug layer” üretmek, ekip içinde iletişimi kolaylaştırır. Renk kodlu parça sınıfları, constraint çizgileri, collision proxy görünümü ve temel istatistikler (parça sayısı, aktif parça sayısı, sim süresi) hem teknik hem yaratıcı ekiplerin aynı dili konuşmasını sağlar.

Parça sayısını hedefe göre optimize etmek

Kırılma detayını artırmak istiyorsanız, her yeri eşit artırmak yerine darbe bölgesinde yoğunlaştırın. Kamera uzaksa büyük parçalar yeterlidir. Ayrıca simülasyon için düşük detay, render için yüksek detay yaklaşımı, hem stabiliteyi artırır hem de hesap yükünü düşürür. Bu ayrımı pipeline başında planlamak önemli bir hız kazancı sağlar.

Collision sızıntısını padding ve proxy ile azaltmak

Parçalar birbirinin içinden geçiyorsa, collision temsilini sadeleştirin ve uygun padding kullanın. Çok ince yüzeyler ve keskin köşeler, bullet hesaplarında sorun çıkarabilir. Proxy geometri ile simüle edip, sonuçları render mesh’e aktararak hem stabil hem estetik bir sonuç elde edebilirsiniz.

Simülasyon patlamasını hız ve ölçekle dengelemek

Patlama çoğu zaman yanlış ölçek, aşırı hız veya uygunsuz substep kombinasyonundan gelir. Hızları gerçekçi aralıklara çekmek, gravity’yi sahne ölçeğine göre ayarlamak ve constraint’leri aşırı sertleştirmemek ilk adımdır. Sonrasında iteration/substep ile ince ayar yapmak, sizi daha hızlı hedefe götürür.

Üretim akışını standartlaştırmak ve tekrar edilebilir kılmak

İyi bir RBD çalışma biçimi, her projede aynı temel adımları tekrar etmeyi sağlar: hazırlık, fracture katmanlama, constraint kurma, solver kalibrasyonu, secondary katmanlar ve render/comp ayrımı. Bu standardı kurduğunuzda, yeni sahnelerde “sıfırdan deneme” yerine, kontrollü parametrelerle hızlı iterasyon yaparsınız.

Özellikle ekip halinde çalışırken node isimlendirme, attribute sözleşmeleri ve export formatı (ör. packed parçaların isimleri, class etiketleri, ID’ler) ortak bir dil yaratır. Bu yaklaşım, sahne tesliminde sürprizleri azaltır. Eğer bu süreci daha sistemli öğrenmek isterseniz, üretim odaklı Houdini eğitimi programı üzerinden kapsamlı bir yol haritası çıkarabilirsiniz.

• Hazırlık: Ölçek, topoloji, proxy collision düzenlemek
• Fracture: Primary/secondary katmanları planlamak
• Constraint: Glue ağını kurmak ve strength’i çeşitlendirmek
• Solver: Bullet ayarlarını hedefe göre dengelemek
• Secondary: Debris ve toz katmanını kontrollü eklemek
• Pipeline: ID/attribute standartlarını korumak

Sonuç olarak, gerçekçi kırılma “tek bir node” ile değil; doğru ölçek, iyi fracture, sağlam constraint ve dengeli solver kararlarıyla oluşur. Bu kararları attribute tabanlı bir yaklaşımla desteklediğinizde, hem daha inandırıcı hem de daha yönetilebilir simülasyonlar üretirsiniz. Kontrol edilebilir gerçekçilik hedefi, Houdini’nin en güçlü olduğu yerlerden biridir.
