RHİNOCEROS İLE CAD DOSYALARINI TEMİZLEMEK VE HATALARI AZALTMAK

Bir CAD dosyası elinize geçtiğinde model “görünürde” iyi durabilir; ama kesit alırken, boolean yaparken ya da render’a giderken küçük hatalar bir anda büyür. Rhinoceros’ta CAD dosyalarını temizlemek, sadece “fazlalıkları silmek” değil; geometriyi güvenilir hale getirip üretim, görselleştirme ve revizyon süreçlerini daha öngörülebilir kılmak demektir.

Özellikle farklı kaynaklardan gelen DWG/DXF/STEP/IGES gibi dosyalarda tolerans uyumsuzluğu, açık kenarlar (naked edges), bozuk yüzeyler, üst üste binen eğriler ve gereksiz detaylar sık görülür. Bu yazıda, Rhinoceros CAD dosyalarını temizlemek için izlenebilecek net bir kontrol listesi, sahada işe yarayan komutlar ve küçük otomasyon örnekleri bulacaksınız.

Hedefiniz; daha hafif bir dosya, daha az hata, daha hızlı seçim/ölçüm ve daha problemsiz boolean/trim/join akışıyla çalışmak olmalı. Adımları oturttuğunuzda, aynı dosyayı tekrar tekrar “tamir etmek” yerine, baştan doğru doğrulayıp güvenle ilerleyebilirsiniz.

Rhinoceros CAD dosyalarını temizlemek için sağlam başlangıç yapmak

Dosyayı içe alırken tolerans ve birim uyumunu kurmak

Temizliğin temeli, dosyayı içe aktarırken doğru birim ve tolerans seçimiyle başlar. Kaynak dosyanın mm mi inch mi olduğunu netleştirin; aksi halde ölçüler doğru görünse bile birleşme ve kesişim işlemleri sorun çıkarabilir. Rhino’da Absolute tolerance çok büyük seçilirse detaylar “kaynar”, çok küçük seçilirse join ve booleans gereksiz yere zorlaşır.

İçe alma (import) sırasında katman, blok ve isimlendirme bilgilerini mümkünse koruyun. Özellikle STEP/IGES gibi formatlarda yüzeylerin “parça parça” gelmesi normaldir; burada amaç, hatayı gizlemek değil, sonradan onarmayı kolaylaştıracak bir düzen kurmaktır.

Dosya hijyenini erken kurmak için hızlı kontrol rutini

Dosya açılır açılmaz kısa bir kontrol rutini uygulayın: modelin sınırlarını, “uçuşan” objeleri ve ölçek/birim tutarlılığını hızlıca doğrulayın. Çok büyük koordinatlar (orijinden uzak çalışma) kesişim hesaplarını zayıflatabilir. Gereksiz objeleri ayıklamak için görünüm filtreleri, katman kapanmaları ve seçim komutlarıyla ilk temizlik yapılmalıdır.

Geometri onarma adımlarını sıralı biçimde yürütmek

Açık kenarları ve bozuk yüzeyleri tespit etmek

En çok zaman kaybettiren sorunların başında açık kenarlar (naked edges) ve geçersiz yüzeyler gelir. Rhino’nun analiz ve seçim araçlarıyla önce problemi görünür kılın: açık kenarları işaretleyin, geçersiz objeleri seçin ve sorunlu bölgeleri izole edin. Buradaki hedef, rastgele “Join” denemek değil; hangi bölgede neden ayrışma olduğunu anlamaktır.

Şu yaklaşım işe yarar: önce eğrileri temizleyin, sonra yüzeyleri düzeltin, en son katıları (closed polysurface) güvenceye alın. Eğri seviyesinde çözülen problemler, yüzey seviyesinde domino etkisiyle birçok hatayı azaltır.

Join, Rebuild ve Simplify kararını doğru vermek

Her şeyi rebuild etmek cazip gelebilir; ancak gereksiz rebuild, tasarım niyetini bozabilir. Bunun yerine önce gereksiz noktaları azaltmak (simplify) ve yalnız sorunlu bölgeleri iyileştirmek daha sağlıklıdır. Join başarısız oluyorsa arada boşluk, tolerans farkı veya üst üste binme gibi bir sebep vardır; bu sebebi bulmadan “zorlayarak” ilerlemek sonraki adımları kırılgan hale getirir.

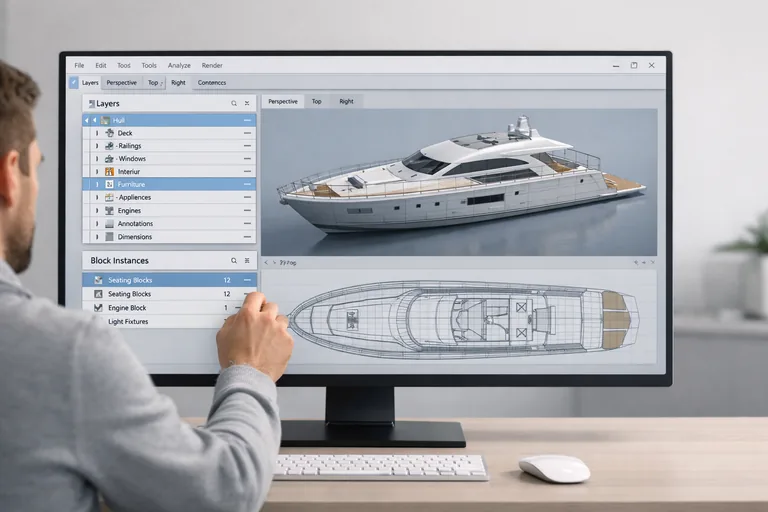

Katman, blok ve isimlendirmeyi sadeleştirerek yönetmek

Katman standardı kurmak ve gereksiz yapıları azaltmak

CAD dosyaları çoğu zaman onlarca hatta yüzlerce katmanla gelir. Bu katmanlar, düzenli görünse bile pratikte seçim ve filtrelemeyi zorlaştırabilir. Katmanları işlevine göre gruplayın: referans, üretim, ölçü, eskiz, yardımcı geometri gibi. Kullanılmayan katmanları kapatmak yerine mümkünse temizleyip kaldırın; böylece dosya açılış süresi ve seçim performansı iyileşir.

Blokları doğru kullanarak tekrar eden öğeleri kontrol etmek

Tekrarlı parçalar blok olarak geldiyse büyük avantajdır; ama bazen bloklar patlatılmış (explode) halde gelir. Tekrarlı öğeleri yeniden bloklamak, hem dosyayı hafifletir hem de revizyonda tutarlılık sağlar. Ancak bloklara dönüştürmeden önce geometri hatalarını minimuma indirin; bozuk bloklar, kopyalandıkça problemi çoğaltır.

• Referans katmanlarını ayrı tutmak ve kilitlemek
• Tekrarlı detayları bloklayarak dosya boyutunu düşürmek
• İsimlendirmeyi kısa, anlaşılır ve arama dostu tutmak
• Gereksiz ölçü, not ve kılavuz eğrileri temizlemek

Seçim ve analiz komutlarıyla hatayı görünür kılmak

SelBadObjects ve Check ile hızlı sağlık taraması yapmak

Rhino’da “bozuk” objeler her zaman gözle anlaşılmaz. Bu yüzden hızlı sağlık taraması kritik: problemli objeleri seçip ayrı bir katmana atamak, düzeltmeyi odaklı hale getirir. Özellikle boolean öncesinde check alışkanlığı, ileride “neden kesmiyor?” sorusunu ciddi ölçüde azaltır.

Kesişim ve tolerans kaynaklı sorunları izole etmek

Birleşmeyen yüzeyler çoğu zaman toleransla ilgilidir; bazen de yüzey kenarları gerçekten çakışmıyordur. Bu durumda kenarları analiz edip küçük sapmaları düzeltmek gerekir. Çözüm, her zaman toleransı büyütmek değildir; çünkü bu, modelin diğer bölgelerinde hassasiyeti düşürür. Daha iyi yol, hatalı kenarı düzeltip tekrar join etmektir.

Basit otomasyonla tekrar eden temizlik işlerini hızlandırmak

Komut makrosu ile tek tuşla kontrol akışı kurmak

Her dosyada aynı kontrolleri tekrarlıyorsanız, küçük makrolar ciddi hız kazandırır. Aşağıdaki örnek, problemli objeleri seçmeye ve modeli kontrol etmeye yönelik basit bir komut zinciri fikridir. Kendi akışınıza göre komutları ekleyip çıkarabilirsiniz.

! _SelBadObjects _Pause
_Check
_SelOpenPolysrf
_SelBadObjects

Rhino Python ile açık kenarları raporlamak ve ayıklamak

Daha ileri bir adım olarak Rhino Python (rhinoscriptsyntax) ile sahada sık yaptığınız işlemleri raporlayabilirsiniz. Bu örnek, seçili polysurface’lerde açık kenarları yakalayıp saydırmaya odaklanır; hedef, hangi parçaların daha fazla risk taşıdığını hızlıca görmek ve düzeltmeyi önceliklendirmektir.

import rhinoscriptsyntax as rs

obj = rs.GetObject("Kontrol edilecek polysurface seçin", rs.filter.polysurface)
if obj:
    edges = rs.DuplicateEdgeCurves(obj, select=False)
    if edges:
        # Açık kenarlar genelde duplicate edge curve ile daha net görünür
        rs.SelectObjects(edges)
        print("Kenar eğrileri üretildi: {}".format(len(edges)))
    else:
        print("Kenar eğrisi üretilemedi, nesne kontrol edin.")

Dosya optimizasyonu ile performansı ve paylaşımı iyileştirmek

Gereksiz detayları azaltmak ve ağır objeleri hafifletmek

Temiz bir dosya sadece hatasız değil, aynı zamanda akıcı çalışmalıdır. Çok yoğun eğriler, aşırı detaylı mesh’ler veya gereksiz kılavuz geometriler dosyayı ağırlaştırır. Özellikle görselleştirme veya sahne düzeni için gerekmeyen parçaları ayrı dosyaya almak, çalışma dosyasını hafifletir. Dosya optimizasyonu, ekip içinde paylaşımı da kolaylaştırır.

Revizyon sürecini hızlandıracak kontrol listesiyle bitirmek

Bitirmeden önce kısa bir kontrol listesi uygulayın: bozuk objeler var mı, açık polysurface kaldı mı, katmanlar anlamlı mı, bloklar düzenli mi, ölçü ve birimler doğru mu? Bu kontrol, bir sonraki adımda (CNC, 3D baskı, render, teknik çizim) ortaya çıkacak sürprizleri azaltır. Bu akışı ekip içinde standartlaştırmak isteyenler için Rhinoceros eğitimi kapsamında, gerçek dosyalarla uygulamalı bir temizlik ve doğrulama rutini oluşturmak mümkün olur.
